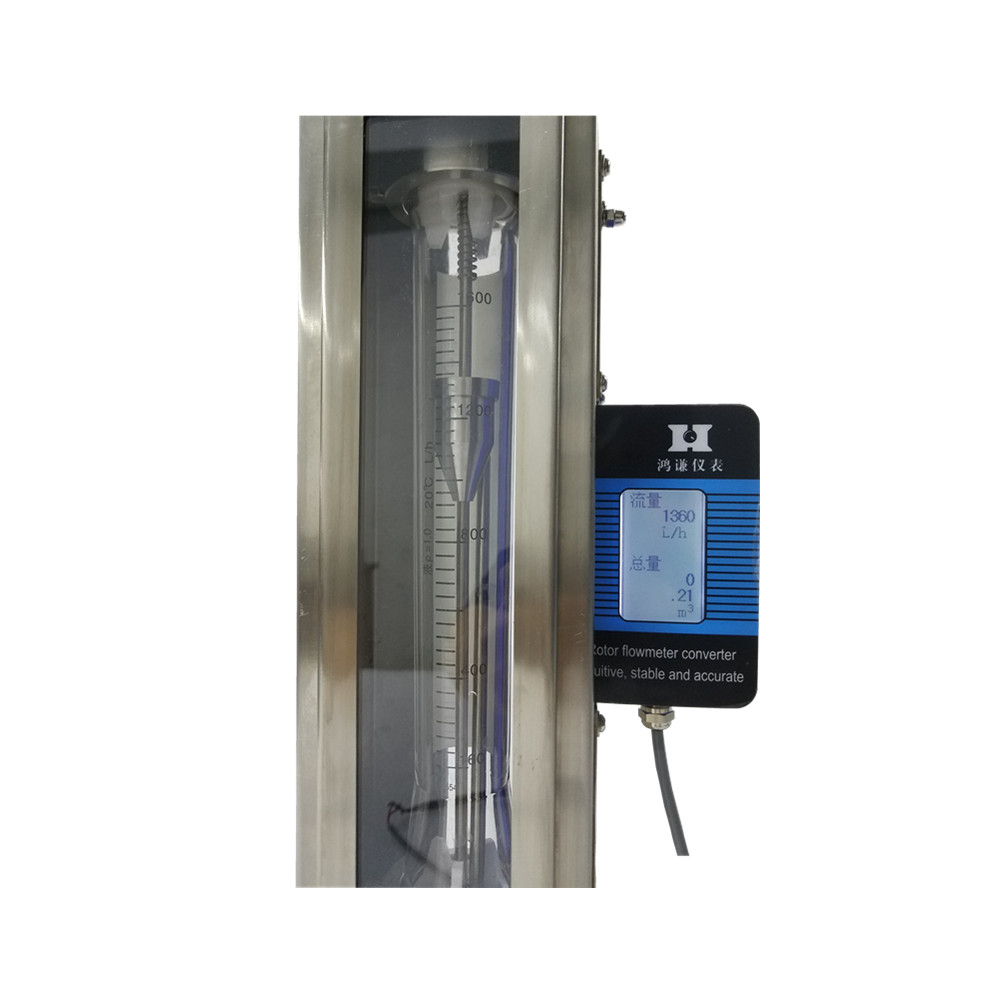

FA24-25PY带远传玻璃转子流量计

详情介绍

远传型转子流量计,法兰连接、螺纹连接、卡箍连接满足客户各种连接方式




概述:

  LZB系列远传型转子流量计,测量管材质有PC和高硼硅玻璃二种,PC材质适用于非腐蚀性,非溶剂性介质,最高工作压力4.0MPa,高硼酸玻璃使用于腐蚀性介质,耐压等于G/R/F。此远传型转子流量计连接方式有螺纹、软管、法兰、卫生卡箍型等。该系列产品体积小,结构轻巧,外形美观,维修方便,安全可靠,安装简单,测量精度高,压损小,重复性好等优点。


外形及安装尺寸

 图片1       图片2



                8.pngundefined

安装尺: 单位(mm)



通径

窗口尺寸

G30-Y

F30-WY

DN)

A*b

H

D

L

管螺纹

H

D1

L

D



15



26*244



375



φ58



120

G½″



360



φ51



120

φ34

G¾″

Φ50.5

NPT½″



25



32*244



375



φ74



145

G¾″



360



φ63



135



φ50.5

G1

NPT1



40



40*244



375

φ93



160

G1½″



360

φ86



155

φ64

NPT1½″



50



50*244



375

φ108



175

G2



360

φ105



175

φ64

NPT2

φ77.5

通径

F30-Y

FA24-Y

DN

H

L

D

K

E

H

L

D

K

E

15

425

140

φ95

φ65

4-φ14

500

150

φ95

φ65

4-φ14

25

425

165

φ115

φ85

4-φ14

500

170

φ115

φ85

4-φ14

40

425

190

φ150

φ110

4-φ18

500

195

φ145

φ110

4-φ18

50

425

210

φ165

φ125

4-φ18

500

220

φ165

φ125

4-φ18



 型号规格:

通径 DN (mm)测量范围压损(pa)允许被测流体状态准确度 等Φ 级
水(20℃)L/h空 气(20℃/101325Pa)m3/h压力(MPa)温度(℃)
1510~100
16~160
25~250
40~400
63~630
0.12~1.2
0.2~2
0.3~3
0.5~5
0.8~8
1.2~12
2~20
1000
1100
1200
1700
2000
2500
3000
≤1.0-20~ 1202.5
2563~630
100~1000
160~1600
250~2500
2~20
3~30
5~50
6~60
2800
4000
5000
6000
40160~1600
250~2500
400~4000
5~50
8~80
12~120
3400
4000
5000
≤0.9
50400~4000
630~6300
(1~10)m3/h
12~120
20~200
30~300
4800
6500
8500
≤0.7

技术参数:



GB/T9119 法兰

DN15-DN50

HG20592-20635 法兰

DN15-DN50

卫生卡箍型

DN15-DN50

螺纹连接

G½″G¾″G1G1½″NPT½″NPT¾″NPT1NPT1½″

水(20℃ L/h

3-25000

空气(20 101325Pa m3/h

0.1-600

准确度等级

1.5

测量管材质

PC 高硼硅玻璃

工作压力(MPa)

PC

4.0(DN15-50)

高硼硅玻璃

1.0(DN15-25)0.9(DN40)0.7(DN50)

工作温度(℃)

-40℃~100

环境温度(℃)

-25℃~60

仪表通径

DN15-50

防护等级

IP65

电缆接口

M8×1.25



安装与使用



  安装

1、在安装前,应先检查技术参数如:测量范围、准确度等级、额定压力、温度参数是否符合使用要求;

2、流量计安装前应仔细检查浮子测量边沿有无损伤,带导杆的流量计应将运输中防止浮子晃动的填充物取出,并检查锥管有无破损,浮子能否自由上下移动,确定正常方可安装。

3、流量计应安装在垂直位置上(流量计中心线与铅锤线的夹角≦5°)并有可靠支承,不应受到来自管道的任何张力和压力。新装管道,应将管道冲洗干净后安装流量计。被测流体从流量计下端进上端出。注意:任何流量计切勿持在手中使用!

4、流量计的上端(进口端)应有5~10倍公称通径的直管段,强烈建议在流量计旁装旁路管道。

5、被测流体中不可混有大颗粒污物,否则会使浮子卡住或堵塞流量计通路,视需要在流量计要在流量计上游安装过滤器。

6、被测流体压力必须稳定,流体压力不稳定会造成浮子波动,不能准确测量,流量计上游应设置缓冲器或定值器。

7、管路中有倒流,特别是水锤作用的,为防止损坏流量计应在流量计下游阀门之后安装单向止回阀。

8、如被测液体含有气泡,应在流量计上游设置排气口。

使用

1、应缓慢开启流量计上游的阀门,防止浮子突然上冲,损坏玻璃管,然后用下游调节阀调节流量,停止工作时,先关闭上游阀门,然后关闭下游调节阀。建议在流量计外面包一圈金属网以加强安全防护。

2、应避免被测流体的温度急骤变化。

3、使用中如发现流量计有渗漏,一般是密封圈失效,应更换。

4、当锥管和浮子沾污,应及时清洗。

5、定期检查流量计的误差,一旦超出规定误差,应调换浮子和锥管,或重新标定。

6、被测流体和状态(温度、压力)与流量计上的标尺和状态不一致时,须对示值按被测流体和状态进行修正(包括密度、温度、压力等),才能得到正确的流量。

7、若要想得到准确的测量精度,建议被测流体的常用流量应在转子流量计分度流量的60%以上最好。

8、测量腐蚀性流体应选用耐腐蚀系列流量计。

9、远传型流量计严禁带电开盖
